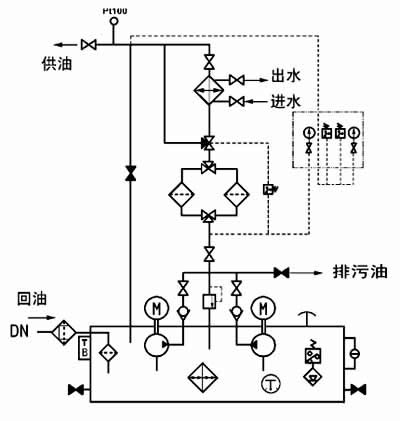

| 九、原 理 圖 |
|
|

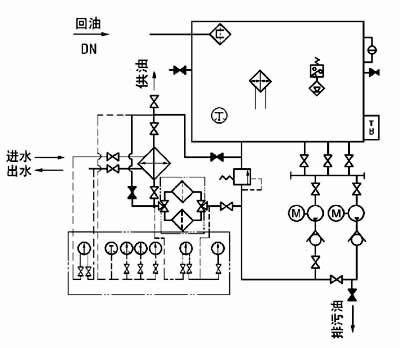

圖1-1-5 XYZ-250G～XYZ-1000G 稀油站原理圖 |
| |
| 十、 外部接線圖 |

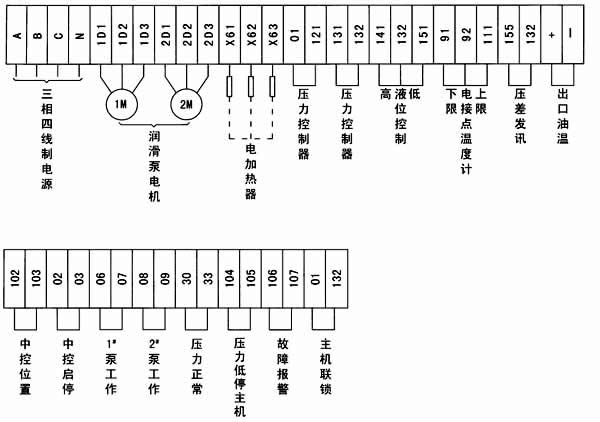

| 1、XYZ-6G～125G 稀油站電控箱外接端子接線圖 |
|

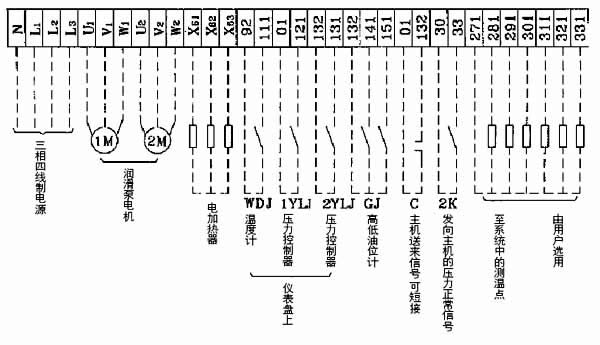

| 2、XYZ-250G～1000G 稀油站電控箱外接端子接線圖 |
|
| 十一、 電控柜、儀表盤 |
|

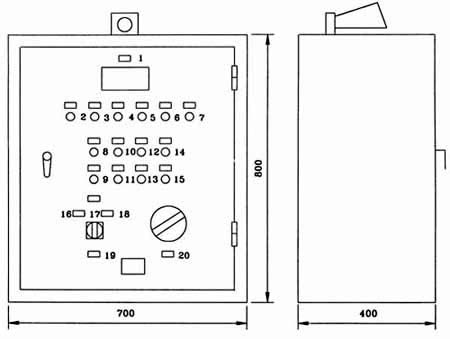

圖1-1-6 XYZ-6G～XYZ-125G 稀油站電控柜外形圖 |
| |
| 標牌文字說明： |
序 號 |
標牌文字 |
序 號 |
標牌文字 |
1 |
測溫指示 |
11 |
停止二號泵 |
2 |
一號泵工作 |
12 |
起動加熱器 |
3 |
二號泵工作 |
13 |
停止加熱器 |
4 |
加熱器工作 |
14 |
試 響 |
5 |
壓力過低 |
15 |
消除警報 |
6 |
油位過高 |
16 |
一號泵為主、二號泵備用 |
7 |
油位過低 |
17 |
單獨起動一、二號泵 |
8 |
起動一號泵 |
18 |
二號泵為主、一號泵備用 |
9 |
停止一號泵 |
19 |
油泵選擇 |
10 |
起動二號泵 |
20 |
測油點選擇 |
|
|

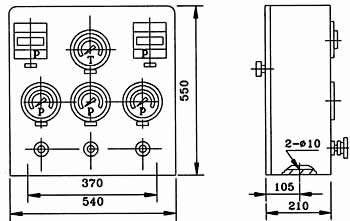

圖1-1-7 XYZ-6G～XYZ-125G 稀油站儀表盤外形圖 |
| |
| XYZ-250G～XYZ-1000G 稀油站電控柜及儀表盤 |
|

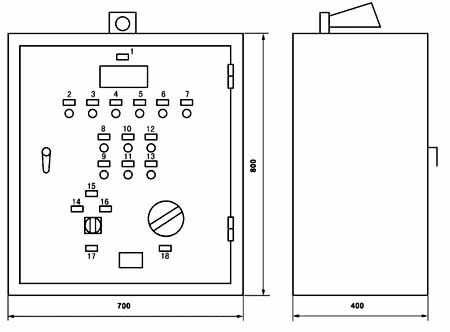

圖1-1-8 XYZ-250G～XYZ-1000G 稀油站電控柜外形圖 |
| 標牌文字說明： |
序 號 |
標牌文字 |
序 號 |
標牌文字 |
1 |
測溫指示 |
10 |
起動二號泵 |
2 |
一號泵工作 |
11 |
停止二號泵 |
3 |
二號泵工作 |
12 |
試 響 |
4 |
油溫過高 |
13 |
消除警報 |
5 |
壓力過低 |
14 |
一號泵為主、二號泵備用 |
6 |
油位過高 |
15 |
單獨起動一、二號泵 |
7 |
油位過低 |
16 |
二號泵為主、一號泵備用 |
8 |
起動一號泵 |
17 |
油泵選擇 |
9 |
停止一號泵 |
18 |
測溫點選擇 |
|
 |

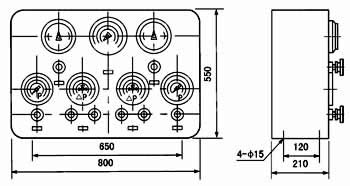

圖1-1-9 XYZ-250G～XYZ-1000G 稀油站儀表盤外形圖 |
| |
| 十一、訂貨說明 |
1、訂貨標記示例：
如訂購上述JB/ZQ/T4147-91標準的稀油站則作如下標記：
例如：訂購公稱流量125L/min 的稀油站則標記為：
XYZ-125G稀油站（JB/ZQ/T4147-91）
若訂購公稱流量400L/min 但不帶冷卻器的稀油站
XYZ-400A稀油站（JB/ZQ/T4147-91）
注：“A”取代“G”為不帶冷卻器的稀油站。
2、若換熱器采用板式冷卻器，請在訂貨合同中注明，外形圖及地基尺寸需作相應改變。
3、標準稀油站為成套供應，帶電控柜及儀表盤，若不帶電控柜或儀表盤，請在訂貨合同中說明：若要求PLC控制，也請說
明，并根據要求另行議價。
4、稀油站的潤滑油牌號和粘度，過濾精度也需注明，若過濾精度高于0.08mm或對濾芯材質有要求的也應說明，價格相應
變化。
5、對稀油站有特殊要求的，應作非標訂貨，價格協商確定。 |
| |
| |
| |
|
| |
|
